主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載（移動橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗; 移動橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。測力傳感器安裝在移動橫梁的下部，用于測量試驗力的大小；交流伺服電機內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機（PC機或液晶單片機）控制試驗過程，并實現數據處理及輸出。

1. 室溫10―35℃。

 2. 相對濕度≤80%。

 3. 周圍無振動，無腐蝕性介質，無強磁場干擾。

 4. 電源電壓波動不超過額定電壓的10%。

  5. 在穩固的基礎上水平安裝，水平度為0.2/1000。

性能及特點：

采用交流伺服電機及交流伺服調速系統控制試驗過程，控制精度及品質大大提高，平穩、高效、低噪音（低速時基本上無噪音）并且控制速度范圍大大加寬（0.005-500mm/min），既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料（橡膠等）高速試驗，同時也可用于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求。

由同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構，使得結構更簡潔、明快，傳動效率大大提高，主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。

采用拉伸與壓縮獨立的雙空間結構，操作方便，避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。

可根據要求配置不同規格的傳感器，使得試驗范圍大大加寬，以滿足不同試驗負荷的測量要求。

主機采用鋁合金殼體，造型大方、美觀。

采用先進的控制技術，具有應力、應變、位移三種閉環控制方式，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡，可同步顯示試驗力、峰值、位移、速度、試驗狀態、試驗曲線等。

可進行試驗力、變形、位移等速率控制及保持。

可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換。

具有試驗結束后返回初始位置的功能，高效，快捷。

具有完善的限位保護功能及過載過流保護、試驗斷裂自動停機等功能，可靠、安全。

自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。

提供多種報表打印接口，用戶可根據需要編輯任何格式的報表，并打印輸出；

整個控制系統具有很高的性價比、高可靠性。

根據國家標準或用戶提供的標準對材料進行拉伸試驗，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。

提供給專業用戶“標準添加程序編輯器”軟件，用戶可以根據實際需要，靈活添加所需的標準；

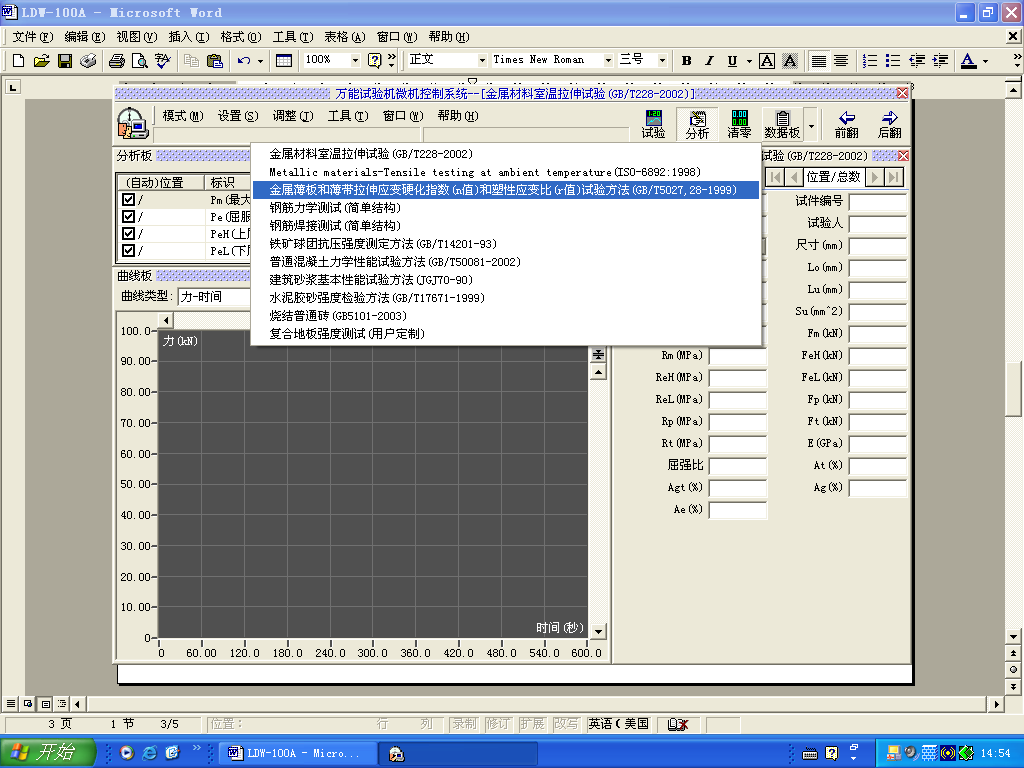

全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線，可預留數據接口，直接連接企業（試驗室）的綜合信息管理網絡。也可以根據用戶局域網的具體情況進行定制。

主要技術指標：

最大試驗力：20KN

試驗力測量范圍：1%-100%FS

試驗力分檔：可選擇分檔或全程不分檔

試驗力測量精度：優于示值的±1%；

位移分辨力：0.001mm；

位移測量準確度：±1%；

變形測量范圍：0.2～100％FS；

變形示值相對誤差：±1%以內；

變形分辨力：0.001mm；

力控速率調節范圍：0.005～5％FS/S；

力控速率相對誤差：±1%設定值以內；

變形速率調節范圍：0.02～5％FS/S；

變形控制速率相對誤差：速率＜0.05％FS時，為±2%設定值以內；

速率≥0.05％FS時，為±0.5%設定值以內；

橫梁速度測量范圍：0.01～500mm/min；

橫梁速度相對誤差：速率＜0.1 mm/min時，設定值的±1.0%以內；

速率≥0.1 mm/min時，設定值的±0.5%以內；

恒力、恒變形、恒位移控制范圍：0.5％～100％FS；

恒力、恒變形、恒位移控制精度：設定值≥10％FS時, 設定值的±0.1%以內；

設定值＜10％FS時, 設定值的±1%以內；

拉伸行程：0～650mm；

壓縮行程：0～600mm；

橫梁最大行程：600mm；

試驗寬度：360mm

供電電源：220V； 1.5kW；

主機尺寸：760×460×1750mm；

主機重量：360kg；

系統配置：

1.試驗機主機                1臺

含：（a） 交流伺服驅動器和電機           1套

    （b） 負荷傳感器20kN              1只

（c） 滾珠絲杠副              2套

（d） 同步帶減速系統             1套

2.測控軟件                 1套

3.聯想計算機                1臺

4.A4打印機                1臺

5.隨機工具 （提供安裝、維修、操作所需的特殊專用工具及清單）   1套

6. 附具：楔形拉伸附具             1套

7. 技術資料：包括：              1套

       使用說明書（附控制系統原理圖及結構圖等）；

       操作軟件使用手冊；

       合格證、裝箱單。

軟件介紹：

a) 自動停機：試樣斷裂后，移動橫梁自動停止；

b) 主機雙空間：不用更換附具就可做拉、壓試驗，方便用戶，提高工作效率；

c) 條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

a) 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

b) 自動標定：系統可自動實現示值準確度的標定；

c) 自動保存：試驗結束，試驗數據和曲線自動保存；

d) 過程實現：試驗過程、測量、顯示和分析等均由微機完成；

批量試驗：對相同參數的試樣，一次設定后可順次完成；
