應用范圍
滲氮層、陶瓷、鋼、有色金屬；薄板、金屬薄片、電鍍層、微小試件；材料強度、熱處理、碳化層、脫碳層和淬火硬化層的深度； 主要技術參數
1、試驗力： 2.942（0.3kg）、4.903（0.5kg）、9.807（1kg）、19.61（2kg）、24.52（2.5kg）、29.42（3kg）、49.03（5 kg） 2、 試驗力施加方法：自動加荷、保荷、卸荷 3、 物鏡和壓頭切換方式：自動切換 4、 測微目鏡： 10× 5、 物鏡： 10×、40× 6、 總放大倍數： 100倍（觀察）400倍（測量） 7、 最小檢測單位： 總放大倍數： 100倍 1 μm 400倍 0.25μm 8、 試驗力保持時間： 0~60 s（每5秒為一單位） 9、 試件最高度： 170 mm 10、 壓頭中心到機壁距離： 130 mm 11、 主機重量： 約50 kg 12、 電源： （110~220）AV ，（50~60）Hz 13、 外型尺寸（長×寬×高）： 530×225×580 mm 圖像測量系統 顯微硬度計對于研究金屬組織，產品質量管理及出具商品證明資料均是不可欠缺的試驗機。對于精密機械類的小零件，金屬組織及表面加工層、電鍍層等可對被限定的微小部分進行測定，并且對被測部分基本上沒有損傷，具備了極高的測定可靠性。 特長 可以作連續加載后連續讀取壓痕的連續試驗，并且可以進行每次加載荷和每次讀取壓痕的逐次實驗。采用了觀察方便的ccd攝像頭、視頻線，可在顯示器上直接觀察測量壓痕，用鼠標測量精確度高。對于設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。通過測量軟件，可用計算機進行操作方便，實現單點測量可隨機測量多點、統計測量數據，任意設定兩點或多點測量點的間距作滲層深度測量 可沿X或Y兩個方向測量、統計測量數據，根據用戶輸入的判定值（如550）自動計算滲層深度.統計演算、換算、顯示曲線、判斷是否合格等. 用途 適用于鋼鐵生產、船舶制造、汽車制造、飛機制造、高壓容器，電利器件、軸承、標準件、五金紡織配件和儀器儀表配件等各種與金屬材料制品有關的生產企業。 利用 該軟件 提供的分析結果，可使企業質量控制更具有科學依據，提高企業管理水平和對外形像，是企業從事科技新產品開發，產品質量監控的有效工具。 該軟件亦可作為與金屬材料有關的科研單位、制造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具 功能： 計算機測量圖象分析系統精確修正和梯度圖示。也可目鏡測量。輸出測量數據,圖象,金相圖形, 及硬度梯度圖,可打印或保存.、該機是電腦微機測量系統與硬度試驗計相結合的測量圖象分析系統。通過軟件對信號的轉換，測量出試驗壓痕的硬度值。 可以對維氏(HV)、布氏(HB)、努氏(HK)、滲碳層、氮化層等進行自動或手動操作試驗。對壓痕圖像可以進行對比度、光亮度等的調節。 對于光潔度不好的試樣所得的壓痕可以進行邊緣檢測操作。 壓痕可以2×的放大，以便更好的測量出試驗值。 對圖像文件和數據文件可以分別作打開、存儲、打印報告為中英文、數據可轉入Excel文擋等處理。 能隨時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。 根據需要可以選擇高倍或低倍物鏡。 支持WIN9X、WIN2000、WINXP等操作系統。并附帶測量長度、角度攻能、可作簡單投影儀使用。硬度(HV)數據可自動換算各種硬度值如HRA，HRC，HR15N，HR30N，HR45N，HB，深度、強度及定位攻能。 配置 1、維氏硬度計 2、 攝像機： 3、采集卡：SDK-2000圖像捕捉卡 4．微機：當前主流配置品牌機 5：打印機：hp打印機 操作手冊 一、 軟件系統 ⒈ 主機系統：64為系統主機，Windows2000軟件平臺，全中文操作界面，支持彩色打印機輸出。 ⒉ 1024×768分辨率顯示器32位彩色監視器1024x600 二、 操作說明 (一). 系統界面介紹

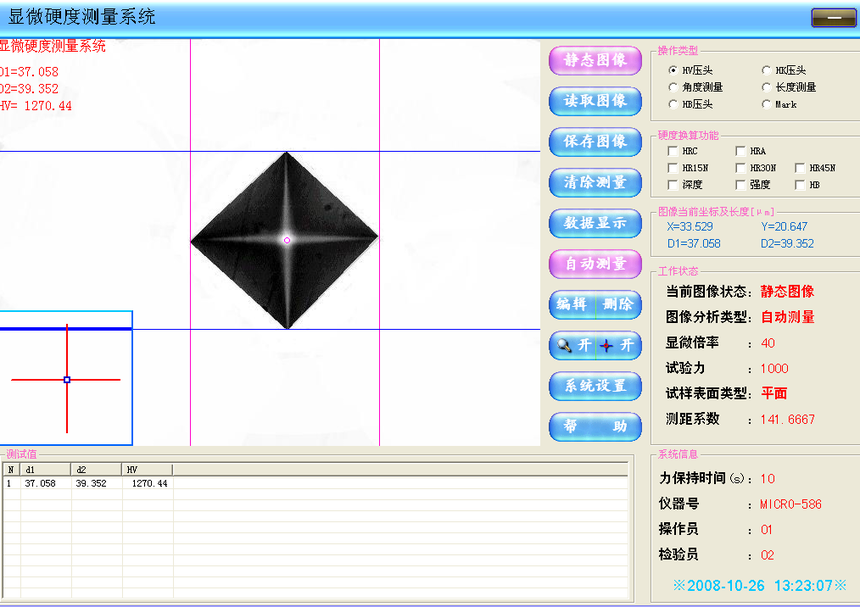

該界面主要由七部分組成，左部為圖形顯示工作區。該部分顯示所攝取的壓痕，以手動/自動采集時用于點取。右部分為 A：操作按鈕 1． 視頻圖像/靜態圖像：此按鈕用于采樣和分析之間進行切換。 2． 讀取圖像：可將原來保存的圖形讀出，以便觀看或重新進行分析。 3． 保存圖像：可將目前正在顯示區顯示的圖形保存起來，以便將來觀看和 分析。 4． 清除測量：清除當前所有數據。 5． 數據顯示：用于顯示采集處理后的數據保存，以及進一步進行滲碳層、氮化層的分析。 6． 手動測量/自動測量：該按鈕分手動/自動用于采集圖像和分析之間進行切換的，所分析的數據自動成為一個數值(硬度值)系列，可用于進入滲碳層和氮化層的分析工作。 7． 編輯、保存、修改/刪除：作手動和自動測量的數據進行修改和刪除等攻能。 8． 開、關(放大)/開、關(定位點)：放圖像放大和定位點的開關攻能鍵。 9． 系統設置：可將試驗時的各種參數進行修改，如壓頭、壓力等參數�？蓪υ嚇訒r(shí)的各項參數進行修改，以及各種調整參數，該部分參數的調整會影響到整個系統的精度，股一般情況下不要輕易改變。圖形調整：可調整顯示區顯示圖形的對比度、亮度等數據。 10. 幫助：當你需要了解本系統的操作;及查閱常用熱處理工藝和硬度換箅表。 B：操作類型 1、 HV壓頭：用維氏硬度時采用此壓頭。 2、 HK壓頭：對被工作的材料比較疏松或有空隙采用此壓頭（一般不用）。 3、 HB壓頭：用布氏硬度時采用此壓頭。 4、 角度測量：作筒單投影儀攻能。 5、 長度測量：作筒單投影儀攻能。 6、 Mark：采用此能鍵可移動顯示區的定位點。 C：硬度換算攻能 1、 HRC：和當前采用硬度自動換算。 2、 HRA：和當前采用硬度自動換算。 3、 HR15N：和當前采用硬度自動換算。 4、 HR45N：和當前采用硬度自動換算。 5、 HR45N：和當前采用硬度自動換算。 6、 深度(微米)：和當前采用硬度的深度。 7、 強度(Mpa)：和當前采用硬度的強度。 8、 HB：和當前采用硬度自動換算。 D：圖像當前坐標及長度 1、 X軸Y和軸：當前圖像尺寸(微米) E：工作狀態 1、 當前圖像狀態：靜態圖像和視頻圖像的顯示區。 2、 圖像分析類型：手動和自動測量的顯示區。 3、 顯微倍率：當前倍率的顯示區。 4、 試驗力：當前試驗力的顯示區。 5、 試樣表面類型：選擇試驗工件表面的顯示區。 6、 測距系數：電腦自動生成參數。 F系統信息 1、 力保持時間：顯示當前數據。 2、 儀器號：顯示當前數據。 3、 操作員：顯示當前操作人。 4、 檢驗員：顯示當前檢驗員。 G測試值 1、顯示手動或自動測量的值、并按右鍵能把數值導入Excel。 （二）. 操作過程 1. 操作過程：請參閱硬度計操作說明。 2.． 調整圖形
調整工作臺兩邊絲桿，將壓痕盡量調整在顯示區的中間。然后，按下“靜態圖像”按鈕，用手動或自動分析用鼠標尖對準壓痕的四個角（HK壓頭只需對準長對線的兩個頂點），然后按下鼠標的右健（次序應先左右點，后上下點），自動可用鼠標在壓痕區外邊拉一四方框數據自動生成。如點過程中發生錯誤，可按“清除”鍵或重新進行選擇點。如需要對一個材質進行多次硬度分析，可使用“視頻圖像/靜態圖像”，進行下一次的分析，操作過程同上，每一次的分析在顯示區的左下部進行提示。你也可以用“視頻圖像/靜態圖像，進行下一步的采集過程。 3， 數據顯示及滲碳層/氮化層分析 通過以上的分析工作，你可以按屏幕右邊的“數據顯示”按鈕，彈出數據顯示窗口。

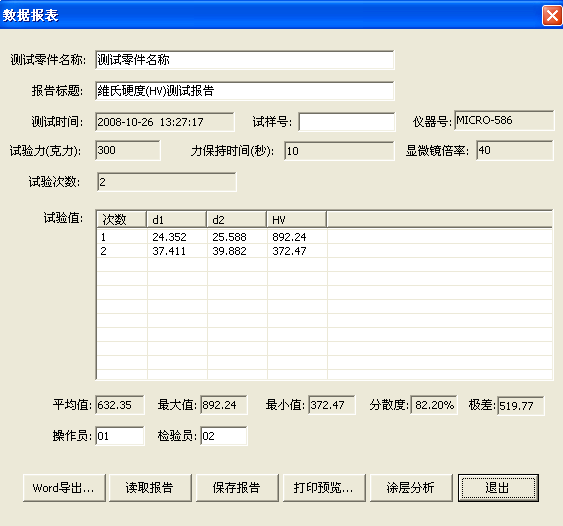

數據顯示窗口主要有以下顯示內容： 測試零件名稱、報告標題、試樣號、儀器號、試驗力、力保持時間、試驗次數，以及每次試驗數據和平均數、最大值/最小值、分散度、極差、操作員工號等數據。 打印：是指打印此報告。（只有數據） 涂層分析：是指進行滲碳層、氮化層分析

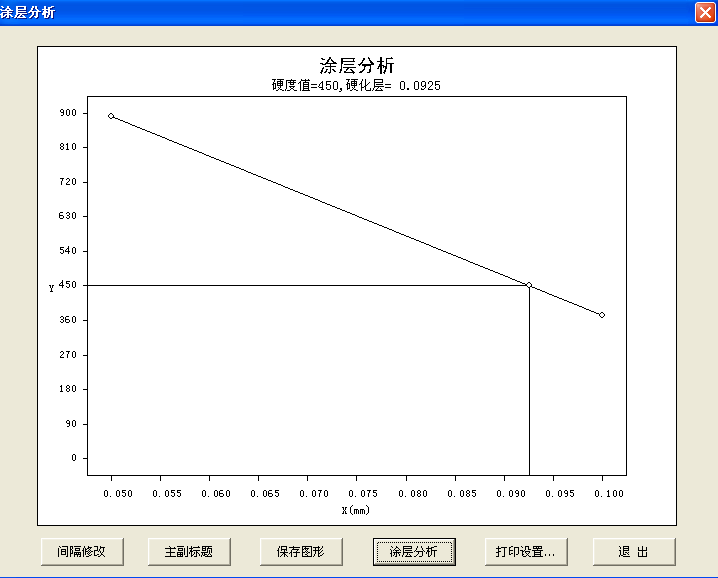

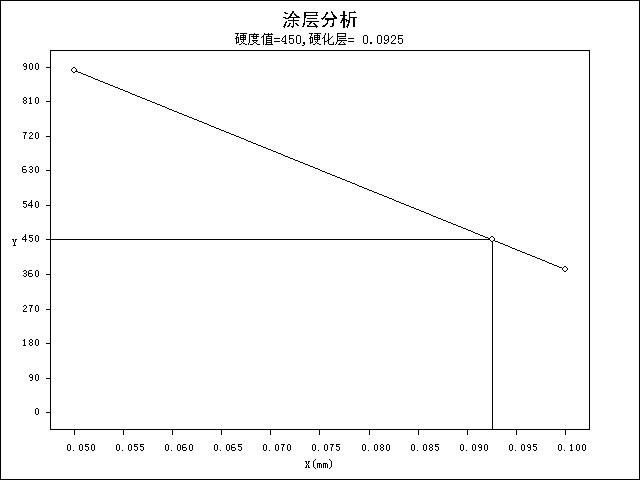

如分析的數據足夠的話，（至少二個數據）可進行滲碳層、氮化層等分析。點擊顯示窗口中的“涂層分析”，可進入“滲碳層”或“氮化層”分析。如果第一次進行分析，在進入分析窗口前需輸入X、Y軸的壓痕間隔參數，然后進入曲線畫面。在該畫面中，可按“涂層”按鈕輸入硬度值，系統會自動計算滲碳層或涂層等數據，按下“打印”按鈕，可將圖形輸出到打印機上。
（三）讀取保存圖形 你可使用按鈕將目前正在顯示窗顯示的圖形保存下來，或?qū)⒃瓉肀４娴膱D形讀出，以便觀看或重新進行分析。 (四）系統設置

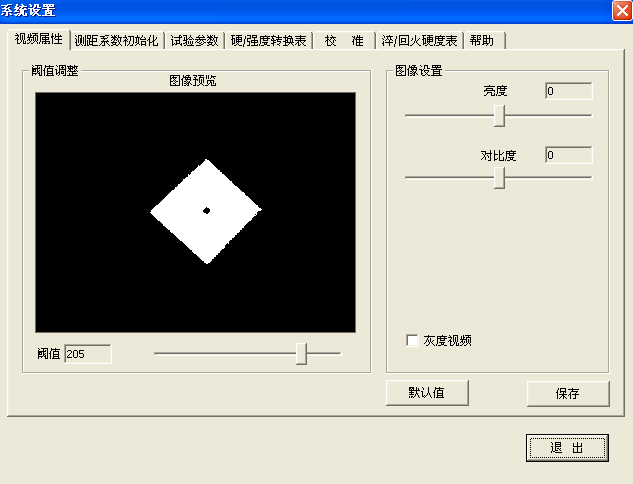

這里主要是有關實驗時的一些外部參數，如試樣號、儀器號、試驗力 保持時間等，在輸入時應保證所輸入的參數應和實際參數一致。這里主要是一些有關系統的數據，因?yàn)檫@里的參數和系統的精度等有著很大的關系，故不要做修改。圖形調整在此你可以調整有關圖形上的一些參數如：亮度、對比度、以及圖形的制式、圖像的來源等。這里需要注意的是除了亮度、對比度外你不要輕易的去調整其他參數，不然的話會造成圖形無法正常顯示 （五）放大/定位點 當在圖形靜止?fàn)顟B(tài)下（分析）點擊“放大”按鈕便可出現放大窗口。然后會隨著鼠標的移動將鼠標附近的區域進行放大處理。在此過程中你可以改變放大窗口的大小和位置。當再一次點擊該按鈕或轉到活動圖像時會關閉放大窗口。定位點用于測試材料的組織硬度、比如鐵素體硬度值和珠光體硬度值。 （六）注意事項 1． 由于電網的電壓波動會造成系統精度的下降，故使用本系統時推薦使用穩 壓電源。 2． 出廠以XP系統的設置參數不要輕易改動技術指標。 3. 數據參數的改動請?jiān)陟o止?fàn)顟B(tài)下進行。
一；硬度計參數設置

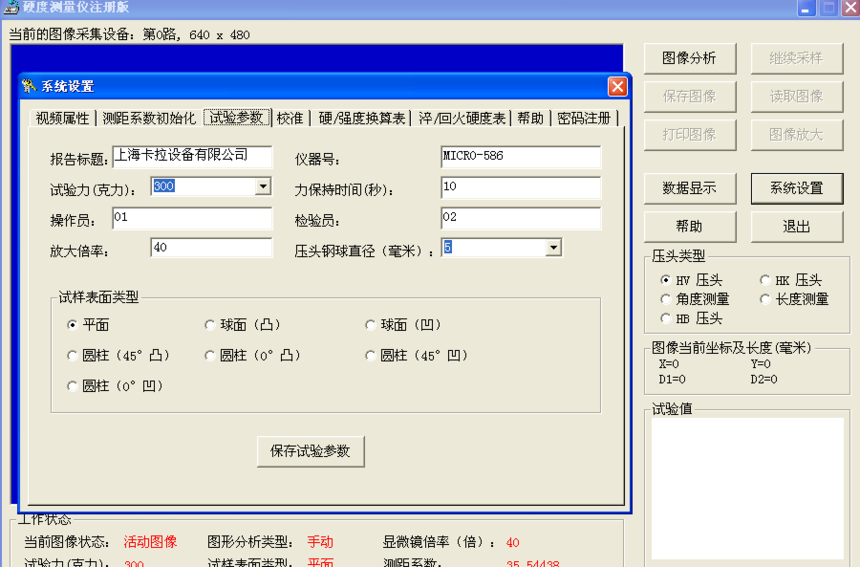

二：軟件參數設置 系統設置
三：操作步驟
注意：采用D測距糸數初始化項目設置、必須把B:核準項目歸零
檢測報告：
測試時間(Test time):2008-10-26 13:27:17 試樣號(Sample No.): 儀器號(Insturment No.):MICRO-586 試驗力(Test Force):300 力保持時間(Duration of force):10 試驗次數(Test Times):2 顯微鏡倍率(Microscope Magnification):40 壓頭鋼球直徑(Press steel ball diameter):10
試驗值(Test Value): 第1次(1 times): d1=24.352 d2=25.588 HV=892.24 第2次(2 times): d1=37.411 d2=39.882 HV=372.47
平均值(Average Vlaue):632.35 極差(Range):519.77 最大值(Max. Vlaue):892.24 分散度(Disperse): 82.20% 最小值(Min. Vlaue):372.47 測試零件名稱(Name of the hardware in the test):測試零件名稱 測試時間(Test time):2008-10-26 13:27:17 試樣號(Sample No.): 儀器號(Insturment No.):MICRO-586 試驗力(Test Force):300 力保持時間(Duration of force):10 試驗次數(Test Times):2 顯微鏡倍率(Microscope Magnification):40 壓頭鋼球直徑(Press steel ball diameter):10
平均值(Average Vlaue):632.35 極差(Range):519.77 最大值(Max. Vlaue):892.24 分散度(Disperse): 82.20% 最小值(Min. Vlaue):372.47
報告格式：
硬度表：
熱處理工藝表：

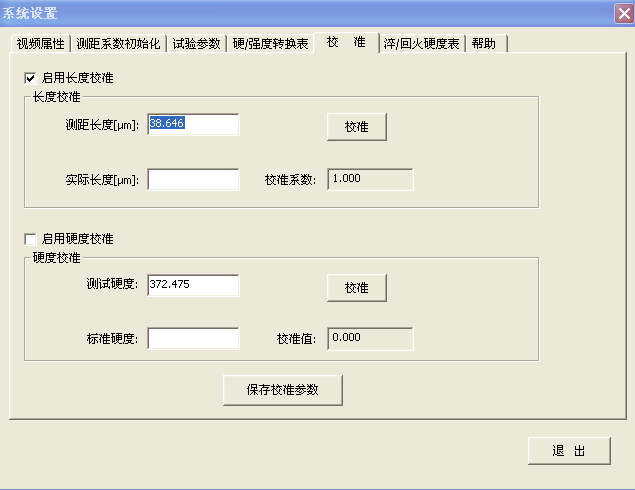

校準：采用啟用長度校準、不要采用啟用硬度校準
1、校準前先要?dú)w零：先測一點硬度值、系統設置、校準、在實際長度填寫與測距長度相同的數值比如38.646、校準、保存校準參數 2、校準：先測一點硬度值、系統設置、校準、在實際長度填寫與標準長度(可在以下表中查到)的數值比如HV0.2 300 標準長度為35.16、校準、保存校準參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
