1、主機：采用門式結構，主機框架通過力學有限元分析，框架的剛度和強度得到充分保證。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性，主機框架應用四根導向立柱導向，保證了框架的剛性。

2、傳動系統：由同步齒形帶、精密滾珠絲杠副及導向部分等組成。

3、驅動系統：由臺灣東元交流伺服調速器及其電機實現系統的驅動。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能

5、安全保護裝置：超額定載荷10%過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

6、控制軟件系統

（1）、該測控軟件由動態通訊，數據采集，結果觀察，記錄查詢，數據處理及打印等功能模塊組成。保證了數據采集的高效性和準確性，結果輸出方便快捷。

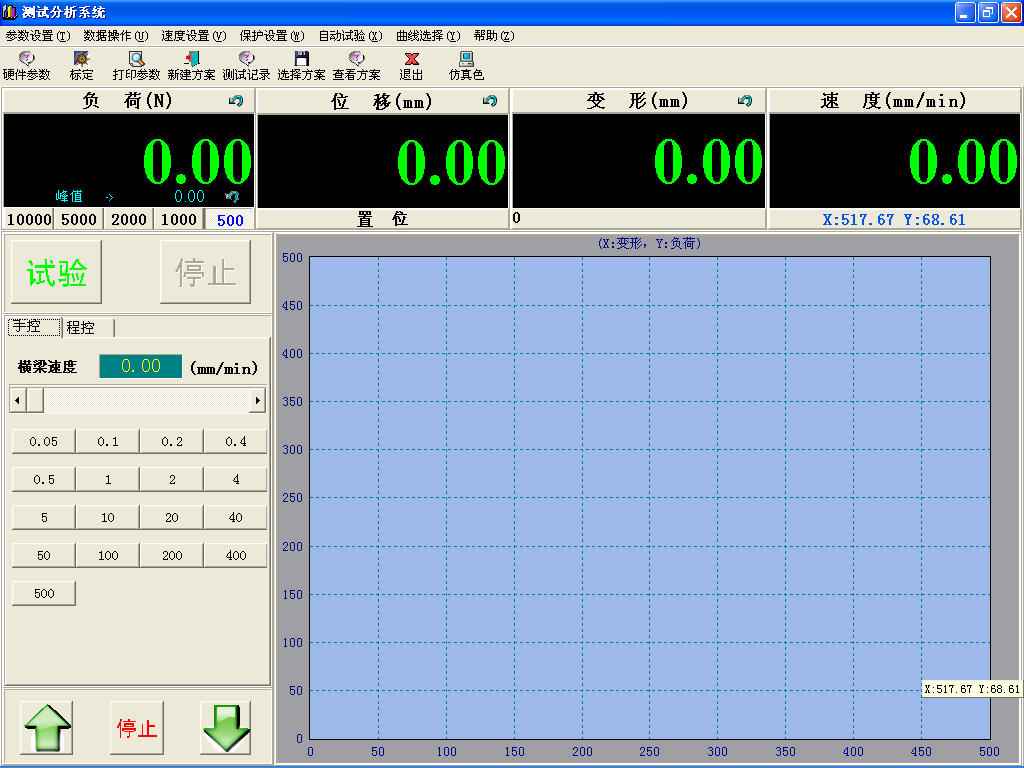

在外觀方面該測控軟件具有界面清晰、美觀，操作方便等優點。（主界面如下）


（2）、可根據需求建立不同的試驗方案，一個方案下可建立多個批號，進行批量試驗，試驗過程中實時采集數據、實時繪制曲線，使用Access大型數據庫進行數據存儲，方便用戶資源共享以及再分析。試驗完成后數據自動處理并保存，可隨時查看試驗結果以及打印試驗報告，試驗報告格式可根據用戶的不同要求更改。試驗機對試驗數據的處理完全符合彈簧試驗機的標準。

（3）、控制方式：采用多種控制方式，具體描述如下：

a) 設定試驗力P，檢測彈簧的變形量F。

b) 設定變形量F，檢測彈簧的試驗力P。

c) 設定試驗力P，檢測彈簧的剩余高度H；

d) 設定彈簧的剩余高度H，檢測彈簧的試驗力P；

（4）、可以設置十個檢測點。可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。

（5）、批量試驗很大程度上方便了用戶的使用，設置試驗次數后，試驗機根據設置的次數自動試驗，無需人工干預。

（6）、試驗過程中實現高速逼近，低速采集，保證了試驗機數據采集的高效性和準確性。

（7）、自行設置試驗速度，試驗完成后自動返回到初始位置。

（8）、具有過載自動停機功能。

（9）、配置手動微動進給裝置，在各種負載情況下，均能實現微動進給，方便進行標定與位移微調。

（10）、對于彈簧的試驗，能自動計算壓縮彈簧的分段剛度P^/。計算公式如為：彈簧的剛度 P^/=（P₂—P₁）/（F₂—F₁）
